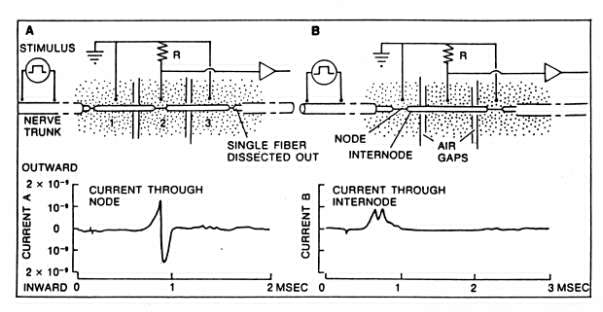

図５−９　有髄神経線維に出入りする電流。 　一本の有髄神経線維が、２つの空気の隙間によって３つに仕切られた細胞外液 の中を通っている。活動電位が伝導していく間の放射電流、あるいは膜電流を、 抵抗器Ｒを通して電圧降下として測定した。Ａ：ランヴィエ絞輪は、区分２の中 にある。最初の歪みは、脱分極時の外向き電流を表し、続いて、Ｎａイオンが絞 輪部に入る時の内向き電流があった。Ｂ：絞輪部にはさまれた部分が区分２の中 にある。外向き容量電流のみが見られる。(After Tasaki,1959)
